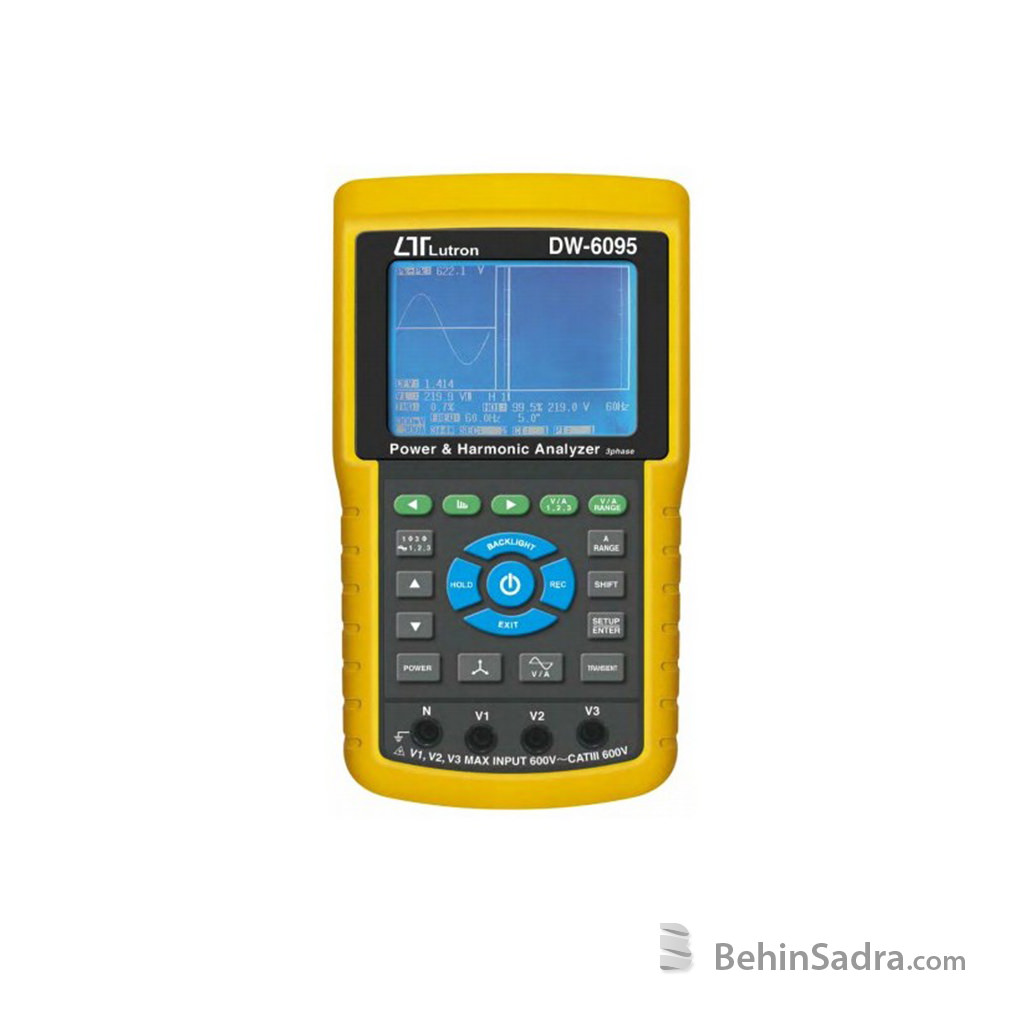

پاورآنالایزر هارمونیک لوترون DW-6095
پاورآنالایزر هارمونیک لوترون
مدل: DW-6095
پاور آنالایزرها یا هارمونیک آنالایزر ها دارای طیف ها ودسته های مختلفی هستند که از لحاظ نوع کاربرد و رنج و پارامتر های اندازه گیری با یکدیگر متفاوت‌اند. پاورمترها Powermeter دستگاه‌هایی هستند که برای محاسبه توان، انرژی، توان اکتیو و راکتیو، فاکتور توان و اندازه گیری ولتاژ، جریان طراحی گردیده‌اند.
پاور آنالایزر یا هارمونیک آنالایزر لوترون LUTRON DW-6095 برای اندازه گیری پارامترهایی نظیر ولتاژ، جریان، اغتشاش هارمونیک و بسیاری از پارامترهای کیفی توان طراحی شده است. این تجهیز به همراه نرم افزار برای آنالیز، و همچنین پراب و کلمپ جهت اندازه گیری جریان و ولتاژ سه فاز می باشد. این پاورآنالایزر ساخت کمپانی لوترون تایوان می باشد.
مشخصات فنی دستگاه پاور آنالایزر سه فاز، هارمونیک لوترون مدل DW-6095
- جریان True RMS از ۲۰ آمپر الی ۱۲۰۰آمپرAC
- ولتاژ True RMS از ۱۰ الی ۶۰۰ ولت AC
- زاویه فاز از -۱۸۰ الی +۱۸۰ درجه
- فرکانس از ۴۵ الی ۶۵ هرتز HZ
- V “phase-to-phase”
- V phase-to-ground”
- A “phase-to-ground”
- قابلیت اندازه گیری فرکانس
- قابلیت اندازه گیری ضریب توان PF
- قابلیت نمایش هارمونیک روی صفحه دستگاه
- ثبت مقادیر همراه با سال-ماه-روز-ساعت -دقیقه-ثانیه
- قابلیت دیتالاگر”ثبت مقادیر اندازه گیری شده” روی کارت حافظه جانبی تا ۱۶ گیگا بایت
- قابلیت اتصال به کامپیوتر توسط کابل RS232 , usb ونرم افزار مربوطه جهت رسم گراف و گزارشات خروجی از دستگاه
Lutron 3 Phase Power & Harmonic Analyser
MODEL: DW-6095
۳ Phase Power Analyser Lutron DW-6095 brings basic power analysis, and fault finding within the grasp of most technicians. For a moderate price the user gets a complete, ready to use kit for measuring all power parameters on industrial installations to 1200 amps, with extension using optional clamp CP3000 to 3000 amps ( 3 required) Other than transient waveformss, the tool brings most functions to the user in an easy to use package. Using the DW-6095 you can determine the peak power requirements, detect power factor problems, balance phases and identify supply faults such as wave form distortion, harmonics, breaks and surges. All of which have potential to increase power costs substantially.
AC parameters, Power Factor, Phase, Harmonics,Crest Factor, Active, Apparent, Reactive Power
Peak AC voltage and current
IEC 1010 CATIII 600V
includes 3 x 1200 amp current clamps – optional 3000amp flexible style (3 x LU-CP3000 required)
Real time logger 2 seconds to 7200 seconds – to SD card (instantaneous values)
Transients recorded such as dip, swell and outage with programmable threshhold (not waveform)
Display waveform, harmonics, Total harmonic distortion, phase diagram
export recorded data direct via SD card to EXCEL software for analysis
optional PC software availablePower quality check, power parameters, phase diagram, harmonics and transients – COMPLETE KIT READY TO USE
